Plan d’un bunker : à quoi ressemble vraiment un abri souterrain bien conçu ?

Quand on tape « plan bunker » sur Google, on tombe sur tout et n’importe quoi : des croquis de bunkers de la Seconde Guerre mondiale, des schémas militaires dignes du mur de l’Atlantique, ou des plans de panic rooms vendus à 5 000 €. Rien de tout ça ne ressemble à ce qu’un particulier va réellement faire installer dans son jardin en 2026.

Un plan d’abri souterrain, ce n’est pas une feuille A4 avec une porte et un lit dessinés dessus. C’est un document technique qui répond à une logique très précise : combien de personnes pendant combien de temps, dans quel volume, avec quelle protection, quels accès, quelles redondances. Tout part de là. Le reste est une question d’arbitrage entre place disponible, budget et niveau de protection visé.

Cet article décortique ce qu’il y a vraiment dans le plan d’un bunker moderne : les pièces qu’on y trouve, les dimensions standards, les contraintes techniques, et les erreurs de conception qu’on voit revenir en boucle quand on regarde les plans amateurs qui circulent sur les forums survivalistes.

Ce qu’on appelle vraiment « plan d’un bunker »

Dans le jargon de la construction, un plan de bunker n’est pas un seul document. C’est un ensemble qui comprend en général :

• Un plan d’implantation qui situe l’abri sur le terrain par rapport à la maison, aux limites de propriété, aux réseaux et à l’accès chantier.

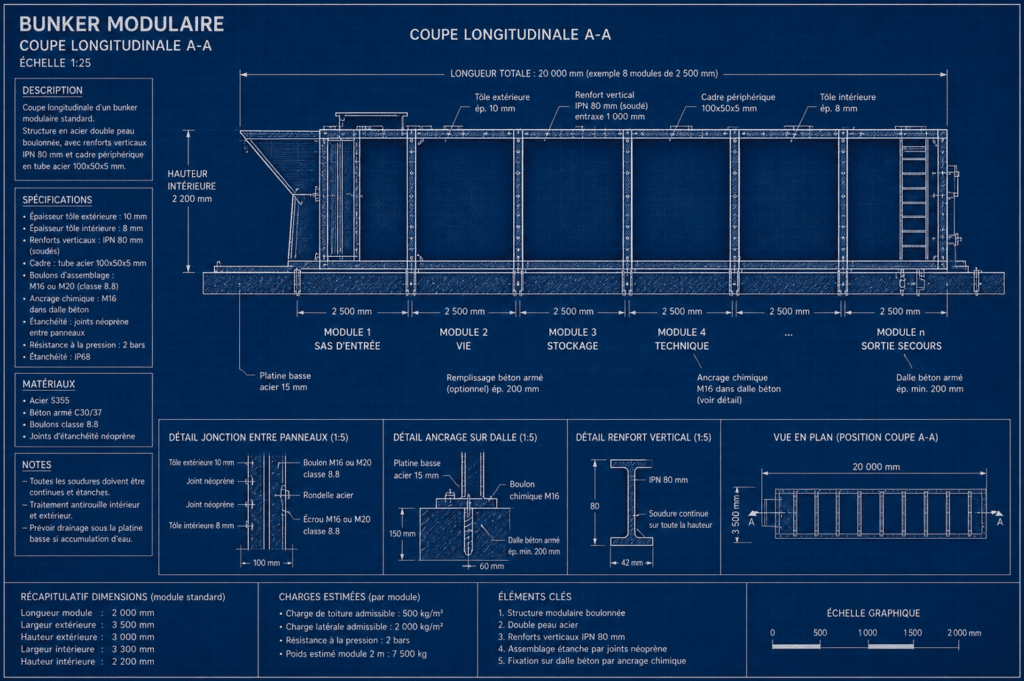

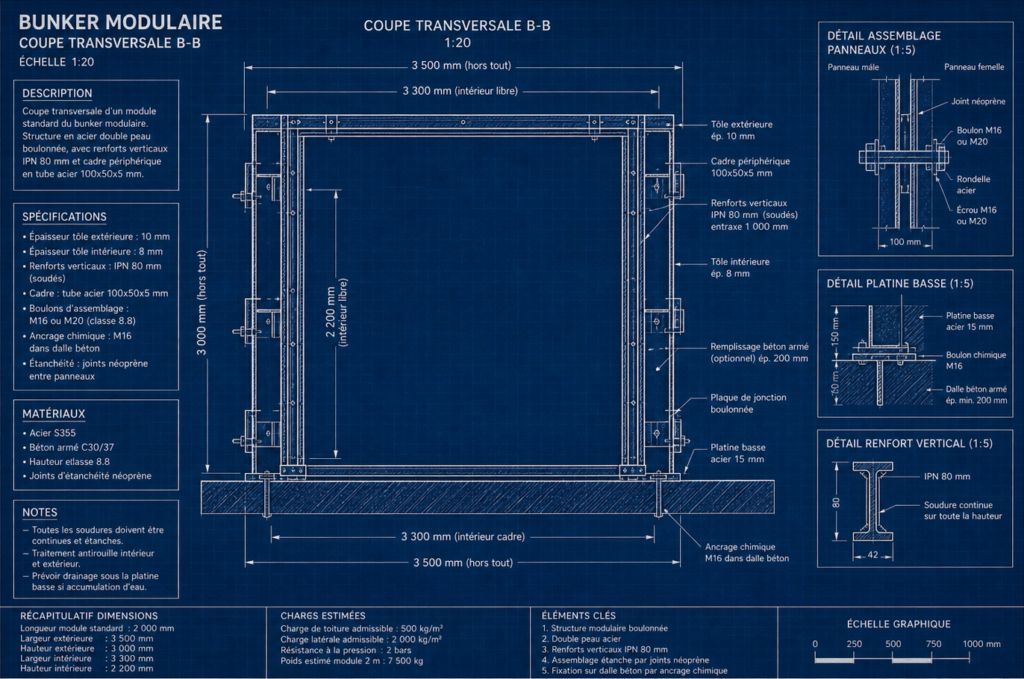

• Un plan en coupe qui montre la profondeur d’enfouissement, l’épaisseur des parois, la hauteur sous plafond et la position des évents.
• Un plan de masse vu du dessus avec la répartition des pièces, les cloisons, les ouvertures et les circulations.
• Un plan technique qui détaille la ventilation, la filtration, l’électricité, l’eau et le traitement des eaux usées.

Pour un abri privé d’une dizaine de mètres carrés, ces plans tiennent souvent sur quelques pages. Pour un complexe modulaire de 50 à 100 mètres carrés, on est sur un dossier complet de plusieurs dizaines de planches, avec des notes de calcul de structure et des certifications de matériaux.

C’est ce dossier qui sert ensuite à trois choses : produire la structure en atelier, monter le dossier d’urbanisme (déclaration préalable ou permis de construire selon la surface), et réaliser le terrassement et l’installation sur site.

Les pièces qu’on retrouve dans un abri bien conçu

Un bunker n’est pas juste une boîte enterrée. Plus il est conçu pour durer (au-delà de 72 heures d’autonomie), plus il s’organise comme un petit logement avec des fonctions séparées. Voici la logique de zonage qu’on retrouve dans la plupart des projets sérieux.

La zone d’accès et de décontamination

C’est la première pièce qu’on franchit en descendant dans l’abri. Elle a deux fonctions : empêcher l’air contaminé de pénétrer dans la zone de vie, et permettre aux occupants de se dévêtir si nécessaire avant d’entrer.

Sur un abri NRBC, cette zone prend la forme d’un sas de décontamination : un volume tampon de 2 à 4 m² avec deux portes étanches en série, jamais ouvertes en même temps. C’est la même logique qu’un sas de salle blanche ou de laboratoire P3.

Sur un abri de protection plus standard (anti-intrusion, anti-tempête, refuge familial), le sas peut être réduit à un simple vestibule avec rangement pour vêtements et chaussures.

La zone technique

C’est le cœur fonctionnel de l’abri. On y trouve :

• L’unité de ventilation et de filtration (NRBC ou standard selon la configuration)
• Les batteries et l’onduleur si l’abri dispose d’une autonomie électrique
• Les réserves d’eau (cuves de stockage et système de potabilisation)
• Le tableau électrique et les arrivées de réseaux

Cette pièce est généralement la plus exiguë : 3 à 5 m² suffisent. Elle doit en revanche rester accessible pour la maintenance et l’entretien des filtres, qui se changent tous les 6 à 12 mois selon les modèles.

La zone de vie

C’est la pièce principale, celle qui occupe la majorité du volume. Sa surface dépend du nombre d’occupants prévus et de la durée d’autonomie visée.

Pour donner un ordre de grandeur, l’OMS et les standards de protection civile suisses recommandent 3 à 5 m² par personne pour un séjour court (quelques jours), et 6 à 8 m² par personne dès qu’on dépasse une à deux semaines. En dessous de 3 m², la cohabitation devient invivable au-delà de 48 heures.

Cette zone regroupe les couchages, un coin repas, les rangements pour les fournitures essentielles (eau, nourriture, matériel de survie, trousse de secours, communication) et un espace de circulation minimum. Dans un abri bien conçu, les couchages sont superposés ou rabattables pour libérer de l’espace en journée.

Les sanitaires

Souvent sous-dimensionnés ou mal pensés dans les plans amateurs. Pourtant, c’est l’un des points qui détermine la viabilité réelle de l’abri sur la durée.

Sur un abri privé, on ne peut généralement pas raccorder des toilettes à chasse d’eau classiques : la consommation d’eau est trop élevée et l’évacuation pose problème en cas de coupure du réseau extérieur. Les solutions retenues sont :

• Toilettes sèches ou à compostage (les plus simples, pas d’eau, peu de maintenance)
• Toilettes chimiques avec cuve de rétention (à vidanger régulièrement)
• Toilettes à séparation liquides/solides (compromis entre confort et autonomie)

Une pièce sanitaire de 1,5 à 2 m² suffit pour un abri familial. Au-delà de 6 personnes ou pour un séjour prolongé, il faut prévoir un volume séparé pour le stockage des déchets.

La sortie de secours

Tout abri sérieux dispose d’au moins deux accès indépendants. Le principal, généralement par une trappe verticale ou un escalier, et un secondaire qui débouche à plusieurs mètres du premier.

Cette sortie de secours peut prendre la forme d’un tunnel d’évacuation, d’une trappe latérale dissimulée, ou d’une cheminée verticale équipée d’une échelle. Son rôle est double : permettre l’évacuation si l’accès principal est obstrué (effondrement, incendie, intrusion), et servir d’évent de ventilation passive.

Beaucoup de plans amateurs oublient cette redondance. C’est une erreur de conception qui peut transformer l’abri en piège.

Dimensions standards selon le nombre d’occupants

Voici les ordres de grandeur qu’on retrouve dans la plupart des projets d’abris privés en France, hors configurations de luxe ou installations professionnelles :

Ces chiffres correspondent à la surface utile intérieure, pas à la surface au sol du terrassement. Il faut compter en plus l’épaisseur des parois (10 mm d’acier renforcé sur un module BAS, jusqu’à 60 cm de béton armé sur un bunker en béton), les espaces techniques périphériques et les accès.

Profondeur d’enfouissement et épaisseur des parois

C’est l’un des points qui font le plus varier les plans d’un projet à l’autre. La logique de protection ne dépend pas seulement des matériaux de la structure, mais aussi de la masse de terre qui la recouvre.

Pour donner des repères concrets :

• 30 à 50 cm de terre suffisent pour une protection contre les intempéries, l’effraction et les chocs légers.
• 1 mètre de terre minimum est recommandé pour limiter les rayonnements ionisants et l’effet de souffle d’une explosion conventionnelle à distance.
• 1,5 à 2 mètres de terre offrent une protection significative contre les retombées radioactives d’une explosion nucléaire éloignée.
• Au-delà de 2 mètres, on entre dans des configurations de protection avancée qui exigent des structures dimensionnées en conséquence.

Sur un module BAS, l’ossature en acier mécano-soudé renforcée par IPN, combinée à des plaques métalliques pouvant atteindre 1 cm d’épaisseur, est dimensionnée pour résister à des charges de plusieurs tonnes au-dessus du toit. Cela permet d’enterrer l’abri sous 1 à 2 mètres de terre sans problème structurel.

Sur un bunker en béton armé, les épaisseurs varient de 30 cm pour une protection standard à 60 cm pour une configuration NRBC complète, avec un ferraillage spécifique aux ondes de choc.

Les erreurs de conception qu’on voit revenir

Quand on regarde les plans qui circulent sur les forums et les vidéos YouTube de bricoleurs, on retrouve à peu près toujours les mêmes erreurs :

Une seule entrée. L’abri devient un piège en cas d’obstruction. Une sortie de secours indépendante n’est pas une option, c’est un standard de sécurité de base.

Pas de sas de décontamination. L’air extérieur entre directement dans la zone de vie dès qu’on ouvre la porte. Sur un projet NRBC, c’est rédhibitoire. Sur un projet plus standard, c’est juste très inconfortable.

Ventilation sous-dimensionnée ou mal placée. Une pièce confinée sans renouvellement d’air devient irrespirable en quelques heures. Le débit minimum admis pour un abri occupé est de 30 m³/heure par personne, à filtrer si on est en configuration NRBC.

Pas de redondance sur l’énergie ou l’eau. Un système unique qui tombe en panne, et l’abri perd toute autonomie. Les configurations sérieuses prévoient une redondance sur la ventilation (manuelle si l’électrique tombe), sur l’éclairage (batterie si le générateur tombe) et sur l’eau (réserve fixe en complément du raccordement).

Confusion entre filtration HEPA et filtration NRBC. Les filtres HEPA arrêtent les particules solides mais ne filtrent ni les gaz, ni les vapeurs toxiques. Une vraie filtration NRBC repose sur du charbon activé imprégné, technologie issue de l’industrie militaire. C’est un sujet à part entière, qu’on a traité dans notre article dédié à la filtration NRBC.

Sanitaires raccordés au réseau classique. En cas de coupure ou de contamination du réseau, l’abri perd son autonomie sanitaire. Les solutions chimiques ou sèches sont moins glamour mais beaucoup plus robustes.

Plan modulaire ou plan béton armé : deux logiques différentes

Le choix de la technologie de construction conditionne fortement la structure du plan.

Le plan d’un bunker en béton armé

Le bunker béton est coulé sur place ou monté à partir de modules béton préfabriqués. Sa géométrie est figée à la conception : une fois coulé, on ne modifie plus l’enveloppe. Les plans béton sont donc très étudiés en amont, avec un calcul précis du ferraillage, des points faibles structurels et des passages techniques.

Avantages : protection maximale (notamment NRBC complète), durabilité supérieure à 100 ans, possibilité d’intégrer des épaisseurs très importantes.

Inconvénients : chantier long (3 à 6 mois), coût élevé, aucune évolution possible après installation.

Le plan d’un bunker modulaire en acier

Le bunker modulaire est construit en atelier sous forme de modules pré-assemblés, puis livré et installé sur site. Les plans sont organisés autour d’un principe d’assemblage type LEGO : chaque module a une fonction définie (zone de vie, zone technique, sanitaires, sas) et peut s’imbriquer avec les autres.

Avantages : installation rapide (quelques jours sur site après terrassement), évolutivité (possibilité d’ajouter des modules ultérieurement), traçabilité industrielle des matériaux.

Inconvénients : protection structurelle légèrement inférieure au béton armé en configuration équivalente, dépendance à la qualité de l’étanchéité et du traitement anti-corrosion.

Sur un module BAS, la longueur est modulable de 2 à 30 mètres linéaires, ce qui permet de concevoir aussi bien un abri unitaire de 8 m² qu’un complexe souterrain étendu pour plusieurs familles.

Du plan papier à l’installation : les étapes du projet

Un plan de bunker n’a de valeur que s’il est suivi d’une mise en œuvre cohérente. Voici les étapes qu’on retrouve sur un projet bien mené, du premier contact à la livraison :

1. Étude préliminaire. Analyse du terrain, étude de sol, définition des besoins, dimensionnement de la surface habitable. C’est l’étape qui détermine tout le reste.
2. Conception détaillée. Plans détaillés, choix des modules ou de la structure, sélection des équipements, niveau de finition.
3. Démarches administratives. Déclaration préalable de travaux ou permis de construire selon la surface créée. Les règles précises sont détaillées dans notre article dédié au permis de construire pour un abri souterrain.
4. Fabrication. Mécano-soudure en atelier pour les structures acier, coulage et armature pour les structures béton. Compter 2 à 4 mois pour un module acier, 3 à 6 mois pour un ouvrage béton.
5. Installation sur site. Terrassement, mise en place de la structure, raccordements électriques et hydrauliques, remblai. Quelques jours pour un module acier, plusieurs semaines pour un chantier béton.
6. Mise en service. Tests d’étanchéité, vérification de la ventilation, contrôle des équipements, formation des occupants à l’utilisation.

FAQ : les questions qui reviennent sur le plan d’un bunker

Faut-il un architecte pour faire le plan d’un bunker ?

Pour un abri privé en dessous de 150 m² de surface créée, l’architecte n’est pas obligatoire au sens du Code de l’urbanisme. Le plan peut être réalisé par le constructeur ou par un bureau d’études spécialisé. En revanche, dès que l’abri dépasse une certaine complexité (multi-niveaux, intégration à une habitation existante, surface importante), faire intervenir un architecte ou un ingénieur structure est fortement recommandé.

Peut-on récupérer un plan de bunker existant et l’adapter à son terrain ?

Très rarement, et c’est une fausse économie. Chaque projet dépend du terrain (nature du sol, profondeur de la nappe, contraintes d’accès), de la maison existante, du nombre d’occupants et du budget. Un plan recopié d’un autre projet a toutes les chances de ne pas être adapté, voire d’être dangereux.

Quelle est la surface minimale pour un bunker fonctionnel ?

En dessous de 6 m² utiles, on parle plutôt d’un refuge d’urgence pour quelques heures que d’un véritable abri. Pour un séjour de 72 heures avec deux personnes, 8 à 10 m² utiles constituent un minimum confortable. En dessous, la cohabitation devient rapidement intenable.

Le plan d’un bunker doit-il être déposé en mairie ?

Oui, dès lors que l’abri crée une surface de plancher de plus de 5 m² (ou plus de 5 m² d’emprise au sol). Selon la surface, c’est soit une déclaration préalable de travaux (de 5 à 20 m²), soit un permis de construire (au-delà de 20 m²). Les plans déposés doivent être conformes aux règles d’urbanisme de la commune (PLU).

Peut-on faire évoluer un bunker après son installation ?

Cela dépend de la technologie. Un bunker en béton armé est figé : on ne modifie plus son enveloppe une fois le béton coulé. Un bunker modulaire en acier renforcé est en revanche conçu pour évoluer : on peut ajouter des modules supplémentaires après l’installation initiale, ce qui permet d’étendre l’abri au fil du temps et du budget.

Les plans de bunkers militaires (mur de l’Atlantique, casemates, soutes à munitions) sont-ils utilisables pour un projet privé ?

Non. Les bunkers militaires de la Seconde Guerre mondiale sont conçus pour des fonctions très spécifiques (poste de tir, soute à munitions, abri de garnison) qui n’ont rien à voir avec les besoins d’une famille en autonomie. Leurs plans sont une source d’inspiration historique, pas une base technique exploitable. Les standards modernes de protection civile (Suisse, Finlande, Israël) sont beaucoup plus pertinents comme référence.
